ロータリーのポート加工3種類を徹底解説

ロータリーエンジンのチューニングについて調べていると、「サイドポート」「ブリッジポート」「ペリフェラルポート」という言葉を目にすることがあります。

どれもロータリーエンジンの吸排気に関係するものですが、実際には加工する場所も、エンジンの特性も大きく異なります。

RX-7 FD3Sに搭載される13B-REWを例にすると、ポート加工は単純に穴を大きくすればパワーが上がるというものではありません。

重要なのは、どの回転域でパワーを出したいのか、街乗りを重視するのか、それともサーキットで高回転まで回すのか。

この記事では、3種類のポートの違いから、具体的な加工場所、メリット・デメリット、仕様選びの考え方まで解説します。

ロータリーエンジンのポート加工とは？

ロータリーエンジンには、レシプロエンジンのような吸排気バルブがありません。

ローターの回転に合わせて吸気ポートと排気ポートが開閉し、混合気を取り込み、燃焼後のガスを排出します。

そのため、ポートの形状や位置、開閉タイミングは、エンジンの出力特性を左右する重要な要素です。

ポート加工では、ポートの形状や面積を変更し、吸気量や吸気時間などを調整します。ただし、加工の効果はエンジンの仕様、排気系、ECUセッティングなどによって変わります。

まず知っておきたい3種類の違い

• サイドポート：サイドハウジング側にある吸気ポート。加工次第で街乗りからスポーツ走行まで幅広く対応できる。
• ブリッジポート：サイドポートの隣に追加の開口部を設け、ポートが開いている時間を長くする加工。
• ペリフェラルポート：ローターハウジングの内周面側に吸気ポートを設け、特に高回転域の吸気能力を重視する方式。

なお、FD3Sの純正13B-REWは、吸気にサイドポート、排気にペリフェラルポートを採用しています。ここで比較するペリフェラルポート化は、主に吸気側をペリフェラル方式に変更するチューニングを指します。

1. サイドポート｜街乗りとのバランスを取りやすい

どこをどう加工するの？

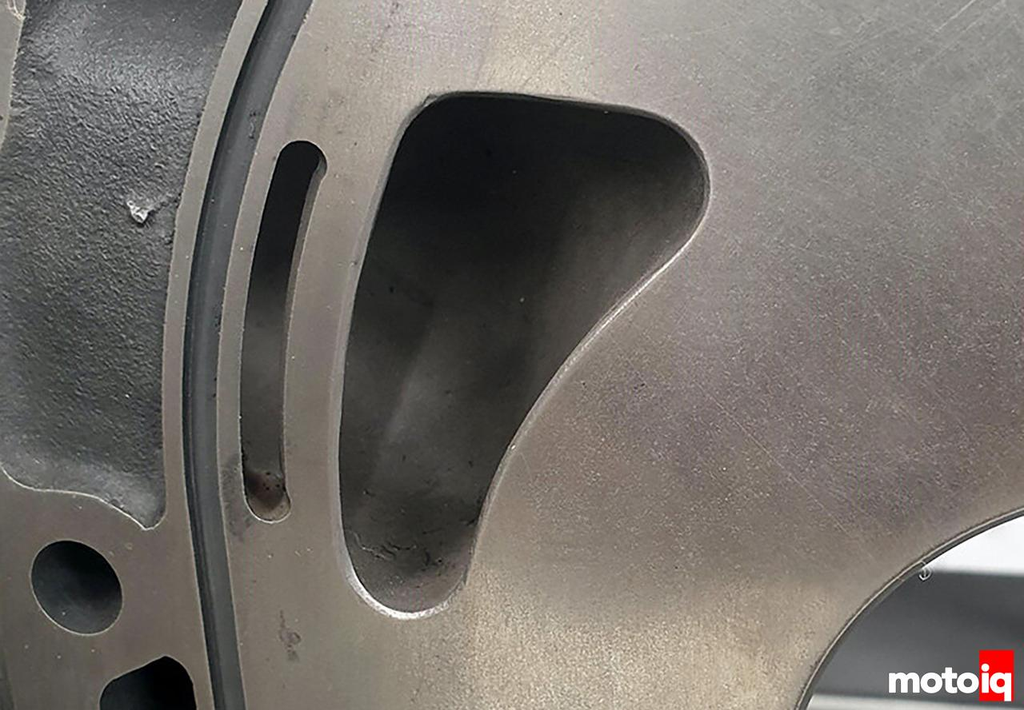

サイドポートは、ローターの側面に位置するサイドハウジングに設けられた吸気ポートです。

ポート加工では、主に既存の吸気ポートの形状や面積を調整します。ポートの輪郭や開口位置を適切に変更することで、吸気が流れる量や時間を調整します。

一般的なストリートポート加工から、より高回転を狙った加工まで段階があり、すべてが同じ特性になるわけではありません。

メリット

• 街乗りでの扱いやすさを残しやすい。
• 加工の度合いによって、低中速から高回転まで特性を調整しやすい。
• ブリッジポートやペリフェラルポートと比較して、日常使用とのバランスを取りやすい。
• エンジンの用途に合わせた仕様を選びやすい。

デメリット

• 加工を大きくしすぎると、低回転域のトルクや扱いやすさが損なわれる場合がある。
• 高回転域の吸気能力には、ポート形状や面積による制約がある。
• 加工形状によって結果が変わるため、単純にポートを広げればよいわけではない。

こんな人に向いている

普段のドライブやワインディングを楽しみながら、エンジンのレスポンスや出力特性も改善したい人に向いています。

FD3Sを街乗りでも使うなら、まず検討したいのがサイドポートをベースにした仕様です。

2. ブリッジポート｜高回転域を重視する加工

どこをどう加工するの？

ブリッジポートは、サイドポートの隣に追加の開口部を設ける加工です。

2つの開口部の間には、ブリッジと呼ばれる細い部分を残します。この部分は、ローターのシールがポートを通過するときの支持面として重要な役割を持ちます。

追加した開口部によって吸気ポートが開いている時間を長くし、より多くの混合気を取り込めるようにするのが基本的な考え方です。

加工の形状や大きさによって特性は異なり、ハーフブリッジなどのバリエーションもあります。

メリット

• 高回転域での吸気量を増やしやすい。
• 高回転側に出力特性を寄せやすい。
• 自然吸気仕様や競技用エンジンなどで、高回転型の特性を狙える。
• ポート加工によってエンジンの性格を大きく変えられる。

デメリット

• アイドリングが不安定になりやすい。
• 低回転域のレスポンスや扱いやすさが悪化する場合がある。
• 燃費や排出ガス、排気音など、日常使用で不利になる可能性がある。
• シールの通過部分やブリッジの形状を適切に設計する必要がある。
• 加工後は燃料・点火・アイドル制御などを含めたセッティングが重要になる。

こんな人に向いている

サーキット走行を重視し、高回転域でパワーを使いたい人に向いています。

一方、信号待ちや渋滞が多い街乗りでは、アイドリングや低速域の扱いにくさが気になる可能性があります。

ブリッジポートは、加工の大きさだけでなく、車両の使用目的を明確にして選びたいチューニングです。

3. ペリフェラルポート｜高回転・競技志向の仕様

どこをどう加工するの？

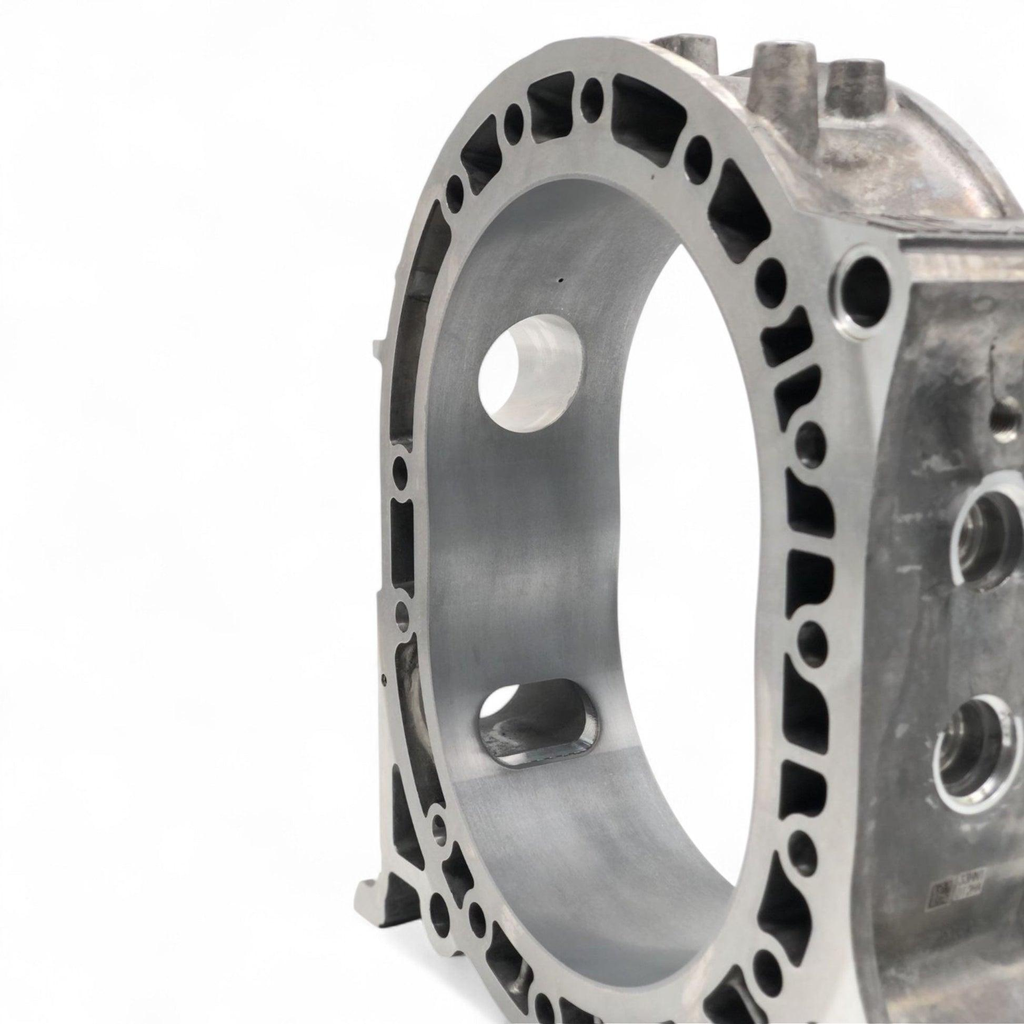

ペリフェラルポートは、サイドハウジングではなく、ローターの外周に沿うローターハウジングの内周面側に吸気ポートを設ける方式です。

一般的な吸気サイドポートを加工する方法とは異なり、吸気ポートの位置そのものを変更します。

吸気ポートをローターの外周側に設けることで、吸気経路をより直接的に構成でき、高回転域での吸気能力を重視した設計が可能になります。

ただし、吸気ポートの開閉タイミングはローターの動きと密接に関係するため、単に大きな穴を開ければ性能が上がるわけではありません。

メリット

• 高回転域で大きな吸気量を確保しやすい。
• 高回転型の自然吸気エンジンを狙う場合に有力な選択肢となる。
• 独特の鋭いロータリーサウンドを楽しめる仕様がある。
• 競技用途に合わせた吸気設計が可能になる。

デメリット

• 低回転域のトルクや街乗りでの扱いやすさが損なわれやすい。
• アイドリングが不安定になりやすく、制御やセッティングが難しくなる。
• 燃費や排出ガス、騒音の面で不利になりやすい。
• 仕様によっては公道での使用に適さない場合がある。
• 専用の加工・部品・セッティングが必要になり、費用も含めて総合的な計画が求められる。

こんな人に向いている

高回転域の性能を最優先し、競技走行や専用車両としての使用を想定している人に向いています。

反対に、通勤や買い物、長距離ドライブにも使うFD3Sでは、扱いやすさとのトレードオフを慎重に考える必要があります。

3種類を比較するとどう違う？

※表は一般的な傾向です。実際の性能はポート形状、排気系、エンジン仕様、ECUセッティングなどによって変わります。

FD3Sの13B-REWなら、どれを選ぶべき？

街乗り・ツーリング中心なら

まずはノーマルポート、または穏やかなサイドポート加工を検討するのが現実的です。

街乗りでは、最高出力だけでなく、発進時の扱いやすさ、アイドリング、渋滞時の安定性も重要になります。

ワインディングやスポーツ走行を楽しむなら

走行する回転域やターボの仕様を踏まえ、サイドポート加工を中心に検討します。

ブリッジポートが必須というわけではありません。車両の使用目的と求める出力特性を、チューニングショップと具体的に共有することが大切です。

サーキットや競技を最優先するなら

ブリッジポートやペリフェラルポートも候補になります。

ただし、ターボ仕様と自然吸気仕様では吸気の考え方が異なります。FD3Sのターボエンジンである13B-REWの場合、ポート加工だけでなく、タービン、燃料系、冷却系、ECU、エンジン本体の耐久性まで含めて仕様を決める必要があります。

ポートを大きくすれば馬力は上がる？

答えは、必ずしもそうではありません。

ポート加工の目的は、必要な回転域で吸気効率を改善し、エンジン全体の性能を引き出すことです。

ポートを大きくした結果、低回転域の流速や充填効率が低下したり、ほかの部品とのバランスが崩れたりすれば、期待した性能が得られない可能性があります。

特にターボ仕様では、タービンの特性やブースト圧、排気系、燃料供給、点火時期なども出力に影響します。

ポート加工は単独で考えるのではなく、エンジン全体の仕様の一部として考えることが重要です。

加工前に確認したい4つのポイント

1. 使用目的：街乗り、ワインディング、サーキットのどれを優先するか。
2. エンジン仕様：自然吸気かターボか、現在の吸排気系やECUの仕様はどうなっているか。
3. エンジンの状態：圧縮状態やシール類など、加工前に点検すべき箇所に問題がないか。
4. 加工後の費用：加工費だけでなく、分解・組み立て、関連部品、セッティング、必要な修理費用まで含めて考える。

ポート加工は、エンジン内部に手を入れるチューニングです。加工後に元の状態へ戻すには、再加工や部品交換が必要になる場合もあります。実績のあるロータリー専門店で、加工内容とリスクを事前に確認しましょう。

まとめ｜大切なのは馬力だけで選ばないこと

サイドポート、ブリッジポート、ペリフェラルポート。それぞれに特徴があり、優劣は使用目的によって変わります。

• サイドポート：街乗りとのバランスを取りやすい。
• ブリッジポート：高回転域を重視したい場合の選択肢。
• ペリフェラルポート：高回転・競技志向の仕様に向いている。

FD3Sを長く楽しみたいなら、最高出力の数字だけでなく、普段どのように乗るのかまで考えて選びたいところです。

ロータリーエンジンは、ポート形状ひとつでも性格が変わる奥深いエンジンです。自分のFD3Sに合った仕様を選び、無理なく長く楽しめるチューニングを目指しましょう。
